ANÁLISIS DE ACEITE

Mobil GC 2

Cromatógrafo de gases portátil para el análisis preciso in situ de gases disueltos, conforme a ASTM D3612 e IEC 60567.

Los procesos de envejecimiento, como la oxidación o la descomposición térmica, deterioran progresivamente las propiedades químicas y dieléctricas del aceite aislante. Con el Mobil GC 2 puede reaccionar a tiempo ante las fallas y reducir el mantenimiento no planificado.

ASTM D3612IEC 60567Extracción por vacío
Mobil GC 2móvil
11 gases
+ contenido total de gases
40 h
suministro interno de gas
19 kg
maleta Pelicase robusta
0,1 ppm
resolución
Vídeo del producto

Mobil GC 2 en vídeo

Más vídeos

Características

Todas las ventajas de un vistazo

Portátil y flexible

Análisis de gases en aceite para evaluar el estado de los aceites aislantes, in situ en el transformador o en el laboratorio.

Totalmente automático

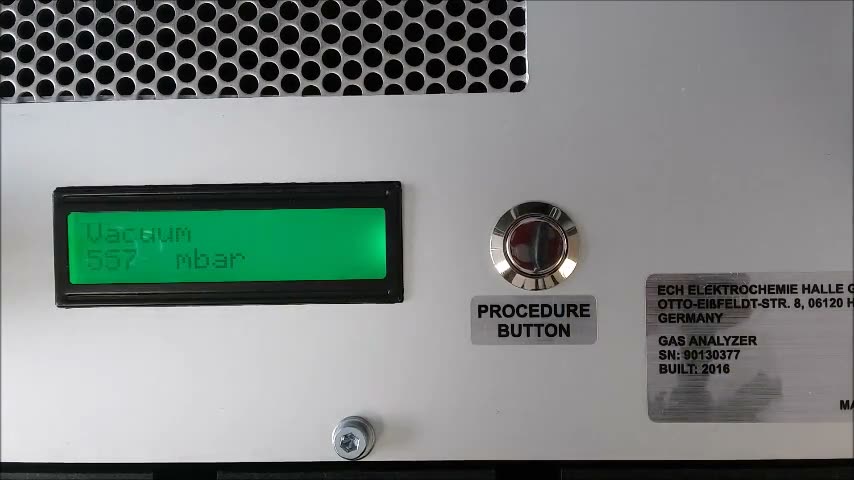

Medición totalmente automática con extracción por vacío, guiada paso a paso a través de la pantalla.

Conforme a las normas

Análisis de gases disueltos según ASTM D3612 e IEC 60567: fiable y comparable.

Alta sensibilidad

Alta sensibilidad en el análisis de 11 gases, incluido el análisis directo de los gases del relé Buchholz.

40 h de funcionamiento continuo

Suministro interno de gas para hasta 40 horas de funcionamiento continuo, independiente del lugar de uso.

Una sola calibración

Calibración con un único gas de calibración, válida para todos los aceites aislantes nuevos y envejecidos.

Proceso

Así funciona la medición

En pocos pasos desde el puerto de muestra hasta un resultado conforme a la norma: la pantalla le guía durante todo el proceso.

01

Tomar la muestra

Extraiga la muestra de aceite sin contaminación, p. ej. con el OSM2 Pro.

02

Colocar la jeringa

Coloque la jeringa en el puerto del Mobil GC 2 e inicie la medición.

03

Desgasificación automática

Tras la desgasificación, la muestra de gas se transfiere automáticamente al GC.

04

Obtener el resultado

Resultado de la medición incl. contenido total de gases: información sobre la saturación de gases.

Software Expert System

El Mobil GC 2 se suministra con el software Expert System. Aplique distintos métodos de diagnóstico o diseñe su propio método con concentraciones de gas individuales como base para la evaluación del estado.

RogersIECDuvalMétodo propio

Límites de detección

Precisión · ppm
H₂
1 ppm
CO
0,2 ppm
CO₂
0,2 ppm
CH₄
0,1 ppm
C₂H₂
0,1 ppm
C₂H₄
0,1 ppm
C₂H₆
0,1 ppm
C₃H₆
0,5 ppm
C₃H₈
0,5 ppm
O₂
30 ppm
N₂
30 ppm
Σ
Gas total

Cuantos más gases se detectan, más información sobre el estado del aceite aislante: el Mobil GC 2 analiza el contenido total de gases y 11 gases de falla.

Datos técnicos

Técnica de medición
Análisis de gases en aceite con extracción por vacío y GC
Rango de medición
Gas en aceite: 0,1 – 100.000 ppm
Resolución
0,1 ppm

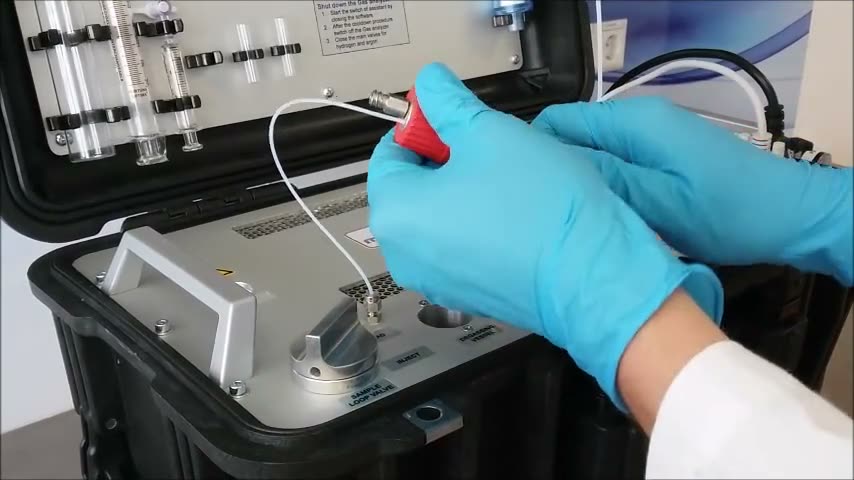

Calibración
Gas de calibración trazable para todos los aceites aislantes nuevos y envejecidos
Toma de muestras
Jeringa de vidrio de 10 ml, estanca a los gases
Alimentación
100 – 240 V CA, 50/60 Hz
Temperatura de servicio
0 – 50 °C · 5 – 95 % de humedad relativa, sin condensación
Dimensiones
480 × 500 × 310 mm
Peso
19 kg
Carcasa
Pelicase
Suministro interno de gas
Argón e hidrógeno, ambos con una pureza del 99,999 %

Volumen de suministro

  • Software Expert System
  • Brida de desgasificación
  • Objeto de calibración
  • Jeringas de vidrio
  • Sistema de llenado para el suministro interno de gas
  • Gas de calibración para aprox. 250 calibraciones
Ficha técnica completa (PDF)

¿Le interesa el Mobil GC 2?

Descargue la ficha técnica o hable con nosotros sobre su uso en su transformador.
