ANÁLISIS DE ACEITE

Toga GC 2

Solución de laboratorio de alta sensibilidad con desgasificación al vacío, ideal para ensayos de aceptación, servicio y calentamiento (heat run).

El análisis totalmente automático de gases en aceite Toga GC 2 utiliza una desgasificación al vacío sin mercurio y analiza los 11 gases disueltos, así como el contenido total de gases, según ASTM D3612 e IEC 60567. Así detecta a tiempo la formación de gases por fallas térmicas o descargas eléctricas y garantiza que su infraestructura crítica esté preparada para las exigencias de hoy y de mañana.

ASTM D3612IEC 60567Desgasificación al vacío sin mercurio
Toga GC 2Laboratorio
11 gases
+ contenido total de gases (TGC)
0,1 ppm
sensibilidad para hidrocarburos
16 / 32
jeringas (muestreador opc.)
< 500 W
consumo de potencia
Vídeo del producto

Toga GC 2 en vídeo

Más vídeos

Características

Todas las ventajas de un vistazo

Totalmente automático

Proceso totalmente automático sin preparación adicional de la muestra; manejo sencillo a través del software para Windows.

Desgasificación al vacío

Extracción por vacío en varias etapas sin mercurio según ASTM D3612 / IEC 60567, con limpieza totalmente automática y sin arrastre (carry-over).

Contenido total de gases (TGC)

Actualmente el único sistema que mide con exactitud el contenido total de gases durante la desgasificación: un claro indicio de fallas térmicas, eléctricas o mecánicas.

Máxima sensibilidad

Análisis de los 11 gases disueltos con solo 0,1 ppm en hidrocarburos: también permite evaluar con fiabilidad aceites aislantes nuevos.

Enfriamiento rápido

Secuencia de medición muy rápida gracias al enfriamiento rápido para iniciar la siguiente medición: ideal para el ensayo de calentamiento.

Muestreador automático opcional

Ampliable con un muestreador automático para 16 o 32 muestras de aceite: mediciones en serie reproducibles y sin contaminación.

Proceso

Así funciona el análisis

De la jeringa al resultado conforme a la norma: el Toga GC 2 realiza la desgasificación, el análisis cromatográfico y la evaluación de forma totalmente automática.

01

Insertar la jeringa

Coloque la muestra de aceite (30–50 ml) en la bandeja, manualmente o mediante el muestreador automático opcional.

02

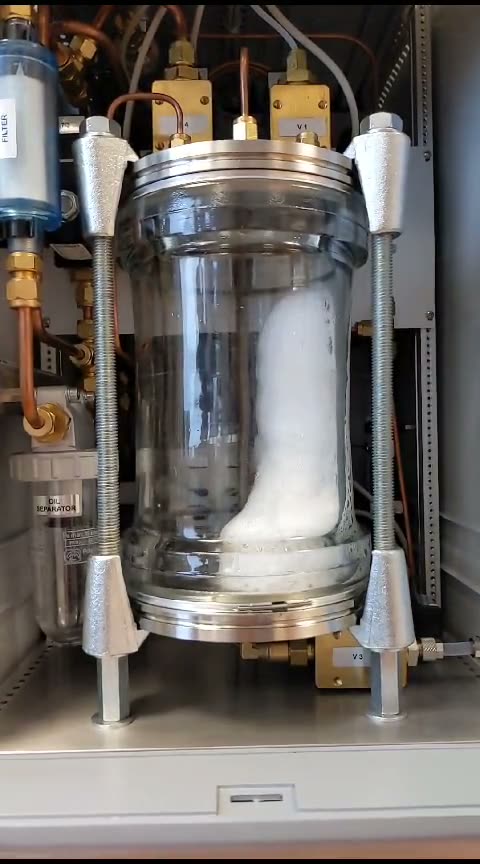

Desgasificación al vacío

Extracción por vacío múltiple con bomba de membrana sin mercurio, incl. medición del contenido total de gases.

03

Análisis GC

Separación y detección mediante TCD, FID y metanizador con dos columnas micro-empacadas.

04

Evaluación

Resultados de los 11 gases incl. contenido total de gases; diagnóstico de fallas con el software Expert System.

Software Expert System

El Toga GC 2 se suministra con el software Expert System. Aplique distintos métodos de diagnóstico o diseñe su propio método con concentraciones de gas individuales como base para la evaluación del estado.

RogersIECDuvalMétodo propio

Límites de detección

Precisión · ppm
H₂
1 ppm
CO
0,2 ppm
CO₂
0,2 ppm
CH₄
0,1 ppm
C₂H₂
0,1 ppm
C₂H₄
0,1 ppm
C₂H₆
0,1 ppm
C₃H₆
0,5 ppm
C₃H₈
0,5 ppm
O₂
30 ppm
N₂
30 ppm
Σ
Gas total

Todos los resultados se muestran en ppm; la sensibilidad para hidrocarburos es de solo 0,1 ppm. Esto permite analizar incluso aceites de transformador nuevos y transformadores tras su mantenimiento periódico.

Datos técnicos

Desgasificación al vacío
Bomba de membrana de varias etapas sin mercurio
Arrastre (carry-over)
Ninguno: limpieza totalmente automática tras la desgasificación
Sensor de vacío
0,1 – 200 mbar
Volumen de muestra
30 – 50 ml
Cromatógrafo de gases
TCD + FID + metanizador, 2 columnas micro-empacadas
Muestreador automático (opción)
Para 16 o 32 jeringas (30 / 50 ml)

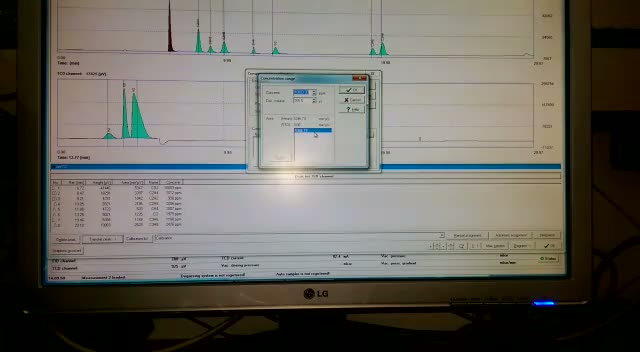

Calibración
Un patrón de gas certificado para aceites nuevos y usados
Alimentación
100 – 240 V CA, 50/60 Hz
Consumo de potencia
< 500 W
Peso
28 kg
Dimensiones
520 × 330 × 370 mm

Volumen de suministro

  • Software Expert System
  • Mezcla de gas de calibración certificada
  • Unidad de desgasificación con bomba de membrana
  • Jeringas de vidrio (30 / 50 ml)
  • Opcional: muestreador automático para 16 o 32 jeringas
Ficha técnica completa (PDF)

¿Le interesa el Toga GC 2?

Descargue la ficha técnica o hable con nosotros sobre su uso en su transformador.
