ÖL ANALYSE

Mobil GC 2

Mobiler Gaschromatograph für die präzise Vor-Ort-Analyse gelöster Gase – nach ASTM D3612 und IEC 60567.

Alterungsprozesse wie Oxidation oder thermischer Abbau verschlechtern stets die chemischen und dielektrischen Eigenschaften des Isolieröls. Mit dem Mobil GC 2 reagieren Sie frühzeitig auf Fehler und reduzieren unplanmäßige Wartungsarbeiten.

ASTM D3612IEC 60567Vacuumextraktion
Mobil GC 2mobil
11 Gase
+ Gesamtgasgehalt
40 h
interne Gasversorgung
19 kg
robustes Pelicase
0,1 ppm
Auflösung
Erklärfilm

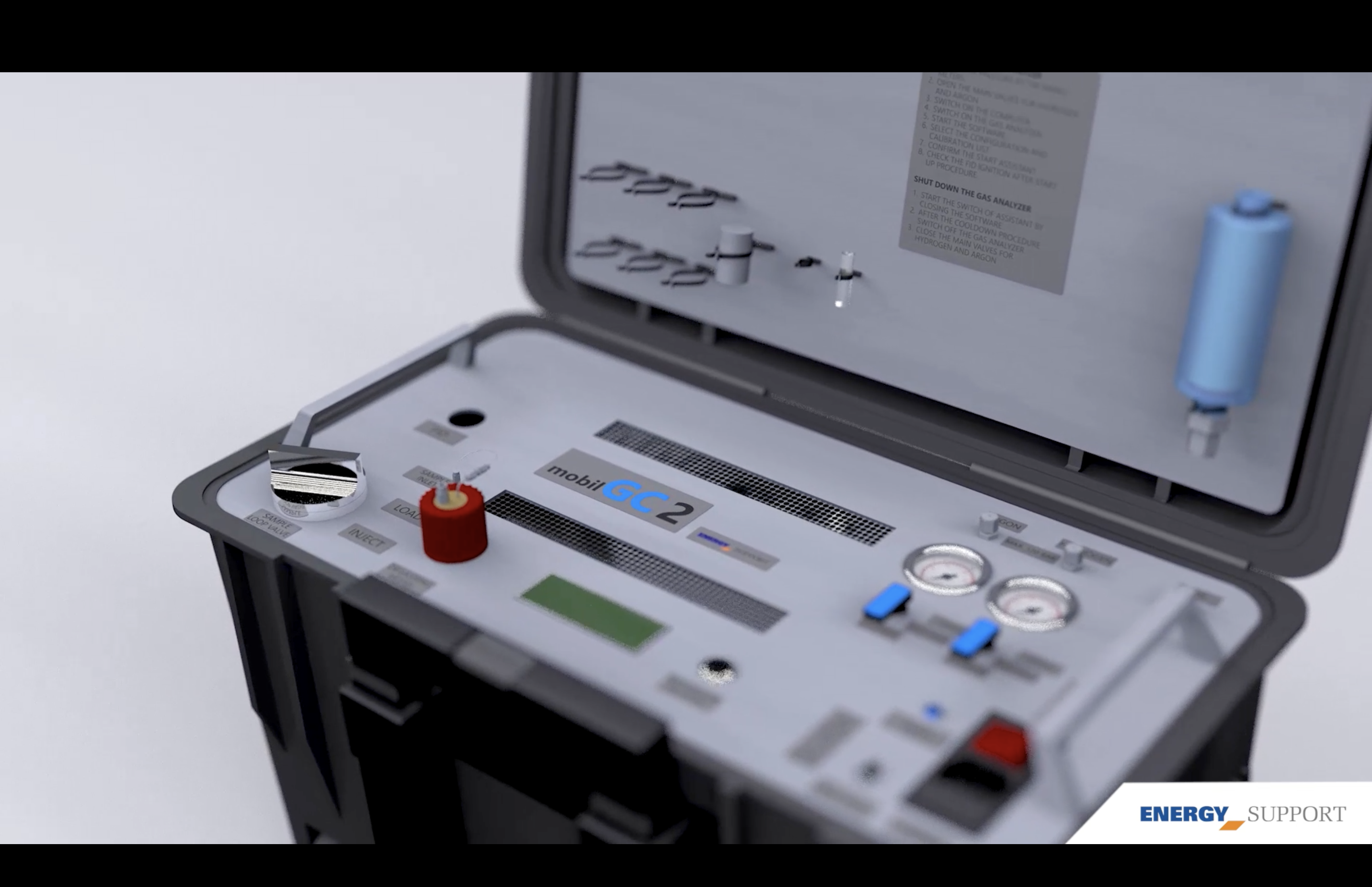

Mobil GC 2 in einer Minute erklärt

In einer Minute erklärt: Der Mobil GC 2 von Energy Support ist ein mobiler Gaschromatograph im robusten Koffer. Er misst bis zu 11 gelöste Gase und den Gesamtgasgehalt vor Ort – mit Vakuumextraktion, Expertsystem und interner Gasversorgung für bis zu 40 Stunden.

Text zum Video lesen
Mobil GC 2 – Erklärfilm: mobile Gas-in-Öl-Analyse direkt am Transformator

Wenn ein Transformator Probleme meldet, zählt jede Stunde. Deshalb kommt das Labor jetzt direkt zum Trafo. Der Mobil GC 2: der mobile Gaschromatograph im robusten Koffer – für den Service vor Ort oder im Labor. Einfach die Spritze mit der Ölprobe auf den Port setzen und die Messung starten. Die Vakuumextraktion löst die Gase aus dem Öl und überführt sie automatisch in den Gaschromatographen. Gemessen werden bis zu elf Gase und der Gesamtgasgehalt – mit einer Auflösung von 0,1 ppm. Das Expertsystem bewertet das Ergebnis direkt – nach Duval, Rogers, IEC oder Ihrer eigenen Methode. Die interne Gasversorgung mit Argon und Wasserstoff reicht für bis zu 40 Stunden Dauerbetrieb – unabhängig vom Einsatzort. Normgerecht nach ASTM und IEC. Mobil GC 2. Das Gaslabor im Koffer – von Energy Support.

Videos

Weitere Videos zum Mobil GC 2

Eigenschaften

Alle Vorteile auf einen Blick

Tragbar & flexibel

Gas-in-Öl-Analyse zur Zustandsbewertung von Isolierölen – vor Ort am Transformator oder im Labor.

Vollautomatisch

Vollautomatisches Messverfahren mit Vacuumextraktion – Schritt für Schritt über das Display geführt.

Normgerecht

Prüfung der gelösten Gase nach ASTM D3612 und IEC 60567 – verlässlich und vergleichbar.

Hohe Empfindlichkeit

Hohe Empfindlichkeit bei der Analyse von 11 Gasen – inklusive direkter Analyse der Buchholzgase.

40 h Dauerbetrieb

Interne Gasversorgung für bis zu 40 Stunden Dauerbetrieb – unabhängig vom Einsatzort.

Eine Kalibrierung

Kalibrierung mit einem Kalibriergas – geeignet für alle neuen und gealterten Isolieröle.

Ablauf

So funktioniert die Messung

In wenigen Schritten vom Probenport zum normgerechten Messergebnis – das Display leitet Sie durch den gesamten Prozess.

01

Probe ziehen

Ölprobe kontaminationsfrei entnehmen – z. B. mit dem OSM2 Pro.

02

Spritze fixieren

Spritze auf den Port des Mobil GC 2 setzen und die Messung starten.

03

Automatisch entgasen

Nach der Entgasung wird die Gasprobe automatisch in den GC überführt.

04

Ergebnis erhalten

Messergebnis inkl. Gesamtgasgehalt – Aufschluss über die Gassättigung.

Software Expertsystem

Der Mobil GC 2 wird mit der Software Expertsystem ausgeliefert. Wenden Sie verschiedene Diagnosemethoden an oder gestalten Sie Ihre eigene Methode mit individuellen Gaskonzentrationen als Grundlage der Zustandsbewertung.

RogersIECDuvalEigene Methode

Detektionsgrenzen

Genauigkeit · ppm
H₂
1 ppm
CO
0,2 ppm
CO₂
0,2 ppm
CH₄
0,1 ppm
C₂H₂
0,1 ppm
C₂H₄
0,1 ppm
C₂H₆
0,1 ppm
C₃H₆
0,5 ppm
C₃H₈
0,5 ppm
O₂
30 ppm
N₂
30 ppm
Σ
Gesamtgas

Je mehr Gase detektiert werden, desto mehr Informationen über den Zustand des Isolieröls – der Mobil GC 2 analysiert den Gesamtgasgehalt und 11 Fehlergase.

Technische Details

Messtechnik
Gas-in-Öl-Analyse mit Vacuumextraktion und GC
Messbereich
Gas in Öl – 0,1 – 100.000 ppm
Auflösung
0,1 ppm
Kalibrierung
Rückführbares Kalibriergas für alle neuen und gealterten Isolieröle
Probenentnahme
Glasspritze 10 ml, gasdicht
Stromversorgung
100 – 240 VAC, 50/60 Hz
Betriebstemperatur
0 – 50 °C · 5 – 95 % rel. Luftfeuchte, nicht kondensiert
Abmessungen
480 × 500 × 310 mm
Gewicht
19 kg
Gehäuse
Pelicase
Interne Gasversorgung
Argon und Wasserstoff, beide 99,999 % Reinheit

Lieferumfang

  • Software Expertsystem
  • Entgasungsflansch
  • Kalibrierobjekt
  • Glasspritzen
  • Füllsystem für interne Gasversorgung
  • Kalibriergas für ca. 250 Kalibrierungen
Vollständiges Datenblatt (PDF)

Interesse am Mobil GC 2?

Laden Sie das Datenblatt herunter oder sprechen Sie mit uns über den Einsatz an Ihrem Transformator.
