Online DGA Monitoring

Die DGA gilt als das „Blutbild“ des Transformators. Deshalb müssen sowohl die Prüfung als auch das eingesetzte Gerät sehr genau sein und alle erforderlichen Parameter erfassen.

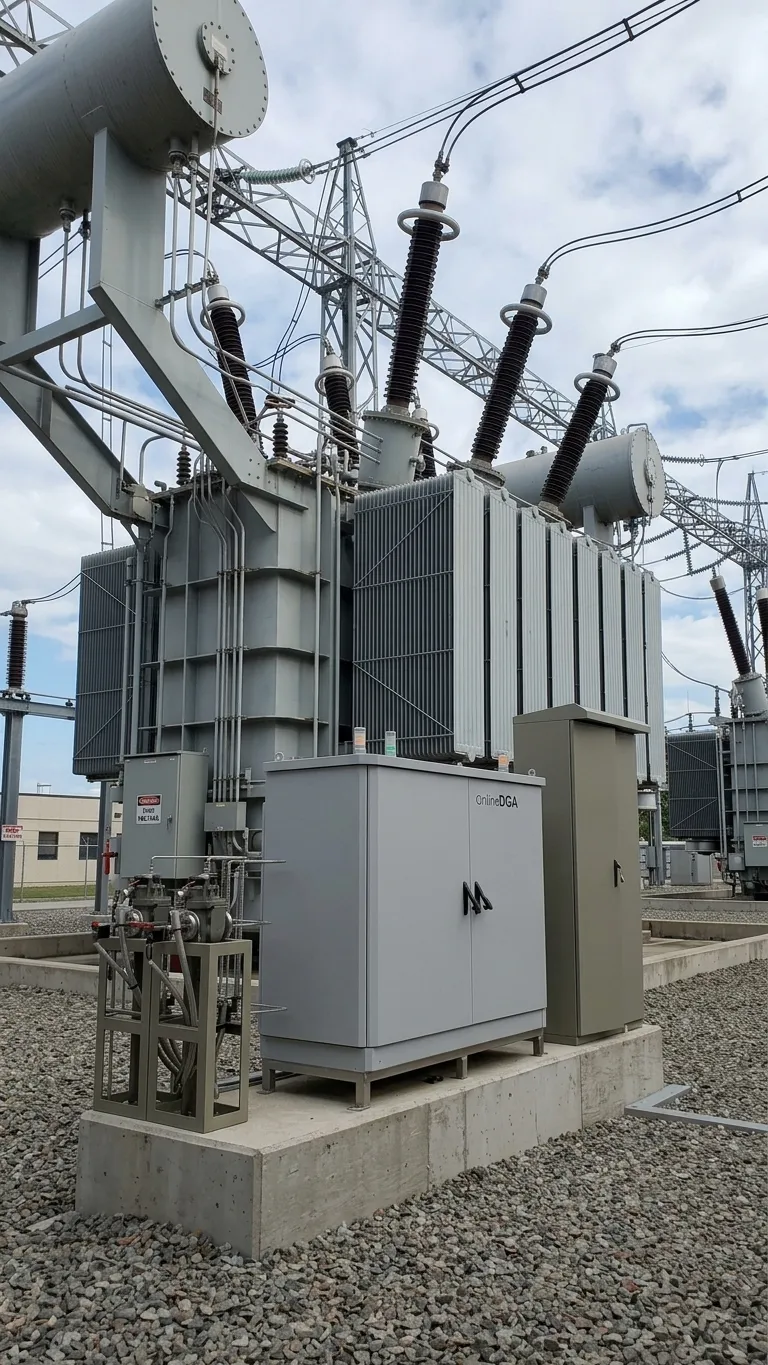

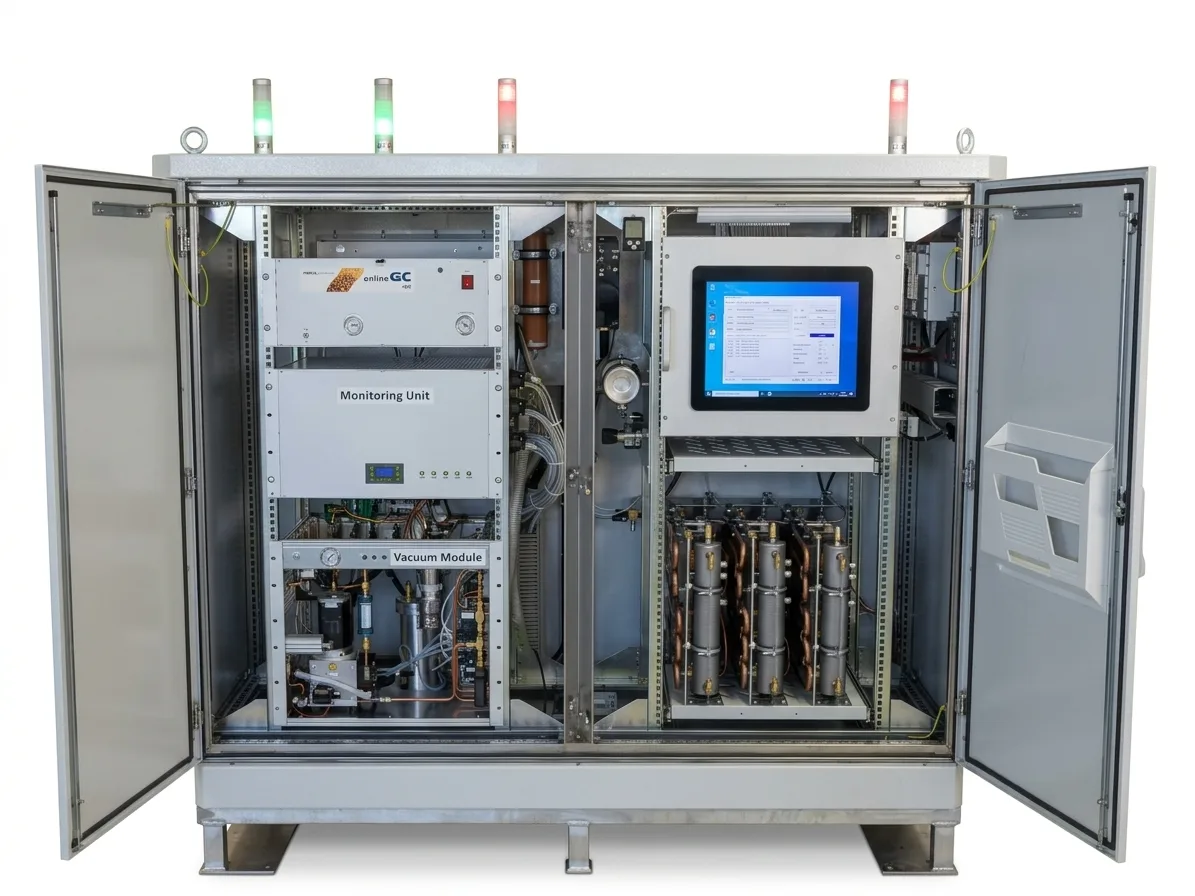

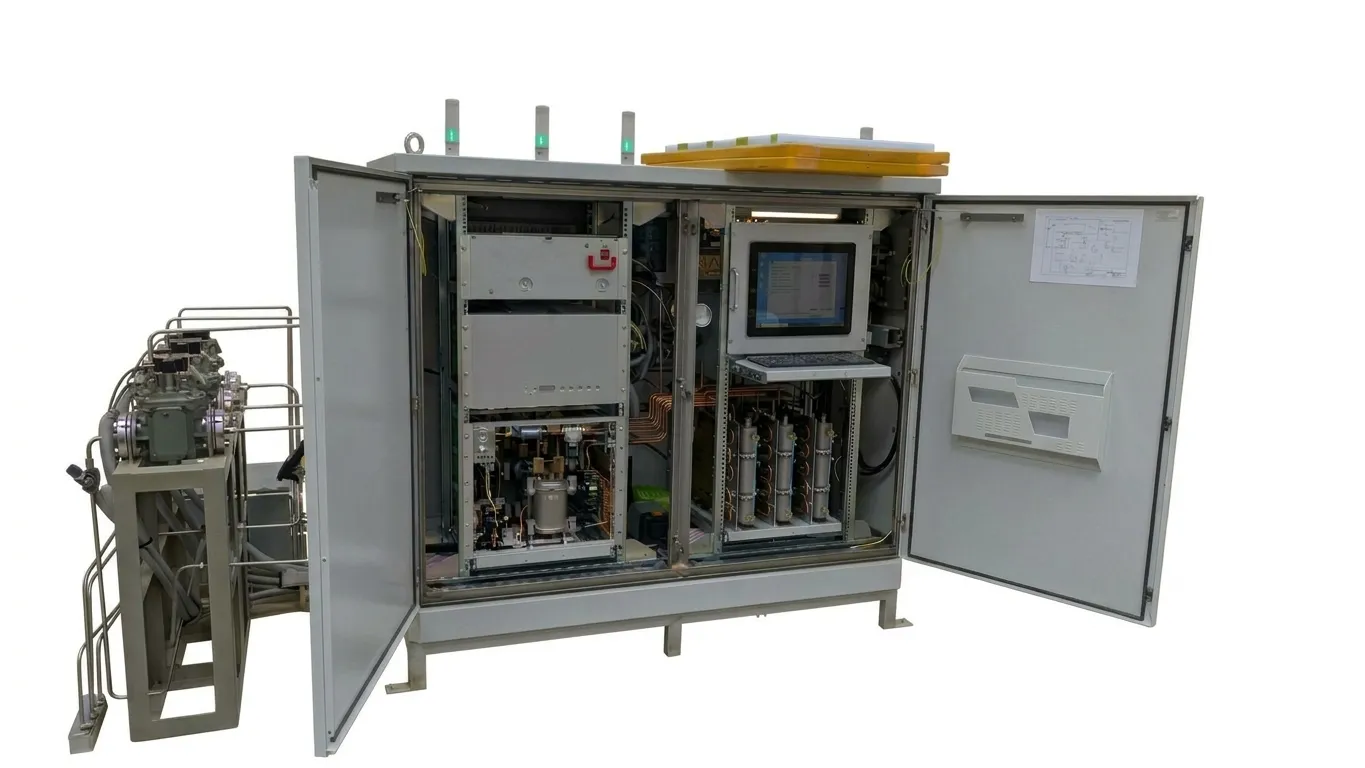

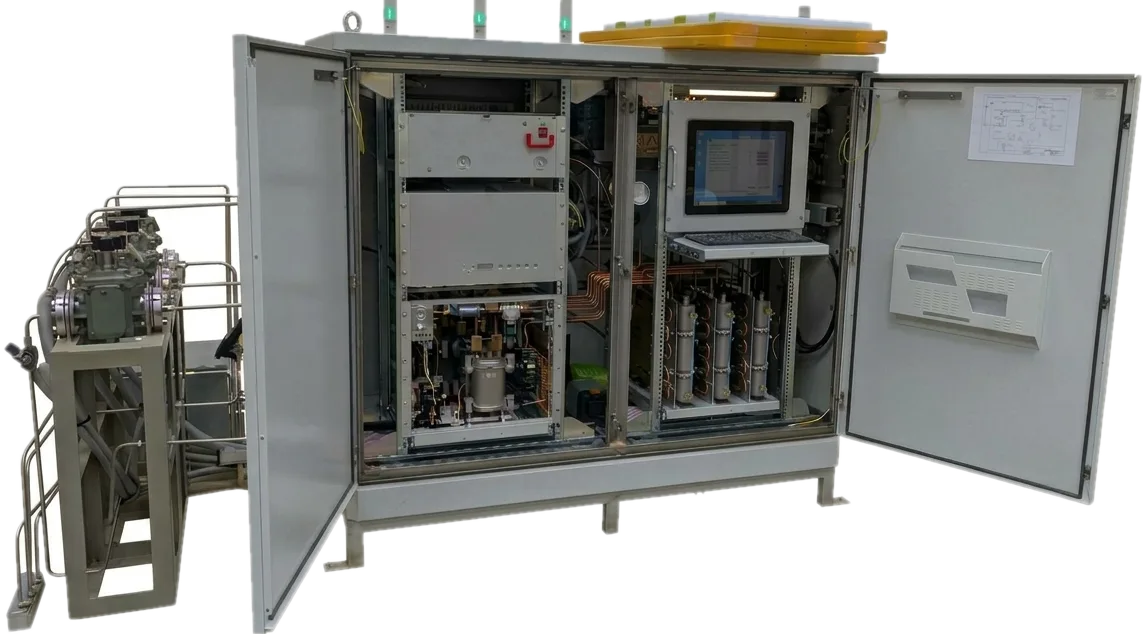

Ein Online-DGA-System überwacht wichtige Transformatoren rund um die Uhr: Es analysiert automatisch die im Öl gelösten Gase, übermittelt Daten und Berichte und löst bei einem ungewöhnlichen Anstieg einen Alarm aus.

So schützt es kritische Transformatoren durch präzise Diagnose und proaktive Fehlervermeidung – vorausgesetzt, das Gerät entspricht zu 100 % ASTM D3612 / IEC 60567 und erreicht echte Laborgenauigkeit.

Jedes im Öl entstehende Gas steht im Zusammenhang mit der Energie, die bei einem thermischen, elektrischen oder mechanischen Fehler freigesetzt wird – auch bei kleinen, unbemerkten Fehlern.

Propan und Propylen können andere Geräte nicht erfassen: Sie treten nur in sehr geringen Mengen auf und erfordern ein hochgenaues Gerät nach ASTM D3612. Als „Memory-Gase“ zeigen schon Spuren davon, dass

• ein Fehler aufgetreten ist, der so gering war, dass das Öl ihn sofort unterdrückt hat, oder
• ein sehr kleiner Fehler besteht, der derzeit noch von den Isoliereigenschaften des Öls überdeckt wird.

Der Transformator sollte dann eine Zeit lang sorgfältig überwacht werden.

Wer die Memory-Gase ignoriert und wartet, bis sich ein Fehler weiterentwickelt, verschenkt den Nutzen der DGA. Die Gasmenge eines Fehlers lässt sich nicht beeinflussen – aber schon der kleinste Anstieg lässt sich erkennen.

Alle Gase lösen sich im Öl, jedoch unterschiedlich stark; erst nach der Sättigung sammeln sie sich im Buchholz-Relais. Ein spezieller Drucksensor ermittelt deshalb den Gesamtgasgehalt der Ölprobe online – ein zentrales Kriterium für den Zustand des Transformators.
