ÖL SAMPLING BOX

OSM2 Pro

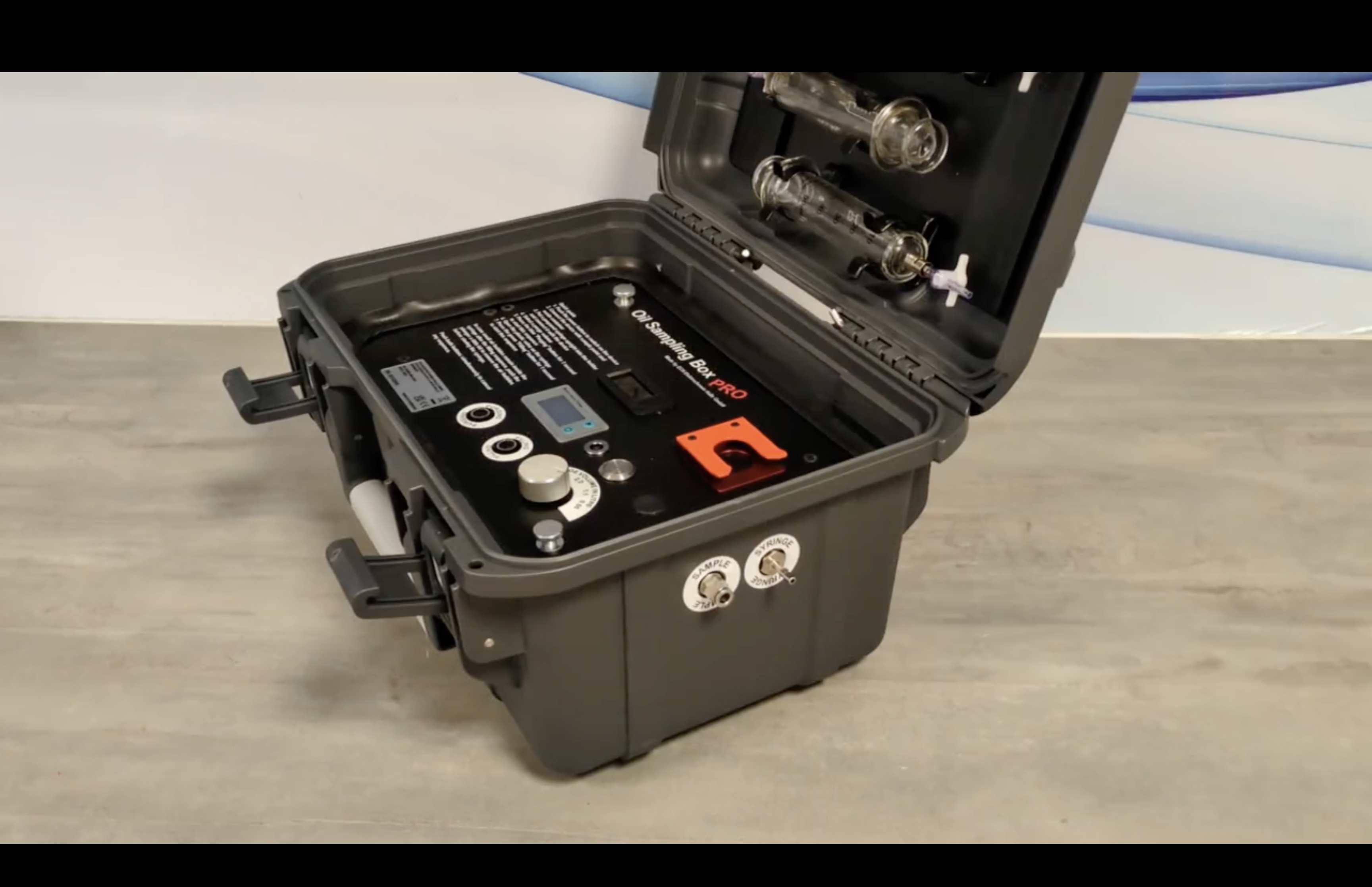

Sampling-Box zur vollautomatischen kontaminationsfreien Entnahme von Isolierölproben direkt am Transformator.

Die OSM2 Pro Oil Sampling Box ermöglicht die kontaminationsfreie Entnahme von Isolierölproben direkt am Transformator – die Voraussetzung für zuverlässige und vergleichbare Analyseergebnisse. Automatische Spül- und Befüllsequenzen sorgen per Ein-Knopf-Bedienung für reproduzierbare Proben, an offenen wie an hermetisch abgeschlossenen Transformatoren.

DIN EN 60475KontaminationsfreiEin-Knopf-Bedienung
OSM2 ProProbenahme
60475
DIN EN erfüllt
7,5 kg
mobil & robust
4 × 50 ml
Spritzen an Bord
1000 h
wartungsfreie Pumpe
Erklärfilm

OSM2 Pro in einer Minute erklärt

In einer Minute erklärt: Die OSM2 Pro Oil Sampling Box von Energy Support entnimmt Isolierölproben vollautomatisch und kontaminationsfrei – Anschließen, Spülen, Befüllen, Sichern – normgerecht nach DIN EN 60475.

Text zum Video lesen
OSM2 Pro – Erklärfilm: kontaminationsfreie Ölprobenahme am Transformator

Jede Ölanalyse ist nur so gut wie ihre Probe. Schon eine Luftblase oder ein Rest altes Öl in der Leitung verfälscht das Ergebnis. Die OSM2 Pro Oil Sampling Box entnimmt Isolierölproben vollautomatisch und kontaminationsfrei – direkt am Transformator. Anschließen: Öleinlass und Auslass per Schnellanschluss mit dem Trafo verbinden. Spülen: Spülmenge am Drehschalter wählen – auf Knopfdruck spült die Box die Leitung automatisch. Befüllen: Die Spritze wird zweimal gespült und dann blasenfrei gefüllt. Eine druckgeregelte Zylinderbewegung verhindert dabei jede Vorentgasung. Sichern: Bis zu vier Spritzen mit je 50 ml reisen sicher in der Box ins Labor. Mit Akku, nur 7,5 kg leicht – und geeignet für Mineralöl, Ester und synthetische Öle. Normgerecht nach DIN EN 60475. OSM2 Pro. Die saubere Probe – von Energy Support.

Videos

Weitere Videos zum OSM2 Pro

Eigenschaften

Alle Vorteile auf einen Blick

Kontaminationsfrei

Kontaminationsfreie Entnahme direkt am Transformator – für vergleichbare, belastbare Analyseergebnisse.

Ein-Knopf-Bedienung

Spül- und Befüllvorgänge starten auf Knopfdruck – einfach, schnell und reproduzierbar.

Automatische Spülung

Wählbare Spülsequenzen (4 / 3 / 2 / 1,1 / 0,55 l) über Drehschalter – die Leitung wird zuverlässig gespült.

Öltemperatursensor

Integrierter Sensor erfasst die Öltemperatur; die druckgeregelte Zylinderbewegung verhindert eine Vorentgasung.

Für alle Öltypen

Geeignet für Mineralöl, natürliche Ester und synthetische Öle – an offenen und hermetisch abgeschlossenen Trafos.

Akkubetrieb

4-Ah-NiMH-Akku (12 V DC) – kein Gefahrgut gemäß IATA und damit unkompliziert im Transport.

Ablauf

So funktioniert die Probenahme

Von der Kupplung bis zur fertig gefüllten Spritze – die OSM2 Pro führt Spülen und Befüllen automatisch und kontaminationsfrei durch.

01

Anschließen

Öleinlass und -auslass über 6/8/10-mm-Schnellanschlüsse mit dem Transformator verbinden.

02

Spülen

Automatische Spülsequenz starten – die gewünschte Spülmenge wird per Drehschalter gewählt.

03

Befüllen

Automatische Befüllsequenz inkl. zweimaligem Spülen der Spritze (ca. 350 ml Ölverbrauch je Sequenz).

04

Probe sichern

Bis zu 4 × 50-ml-Spritzen im Halter fixieren und kontaminationsfrei ins Labor überführen.

Technische Details

Abmessungen
40 × 30 × 23 cm
Gewicht
7,5 kg (ohne Spritzen) · 8 kg mit 4 gefüllten 50-ml-Spritzen
Akku
4-Ah-NiMH-Akku (kein Gefahrgut gem. IATA), 12 V DC
Anschlüsse
6, 8 oder 10 mm Schnellanschlüsse (austauschbar G 1/8") für Ein- und Auslass
Spritzenanschluss
Schlauchdüse (austauschbar G 1/8")
Sensor
Integrierter Öltemperatursensor
Vorentgasung
Druckgeregelte Zylinderbewegung – verhindert Vorentgasung & Batterieentladung
Spülen
Automatische Spülsequenzen: 4 / 3 / 2 / 1,1 / 0,55 l (Drehschalter)
Befüllen
Automatische Befüllsequenz inkl. 2× Spülen der Spritze · 350 ml je Sequenz
Probenmedien
Mineralöl, natürlicher Ester, synthetisches Öl (offene & hermetische Trafos)
Wartung
Wartungsfrei · Pumpenlebensdauer ca. 1000 h

Lieferumfang

  • OSM2 Pro Oil Sampling Box
  • 4 × 50-ml-Spritzen
  • Schnellhalter für Spritzen
  • Austauschbare Schnellanschlüsse (6/8/10 mm)
  • 4-Ah-NiMH-Akku (12 V DC)
Vollständiges Datenblatt (PDF)

Interesse am OSM2 Pro?

Laden Sie das Datenblatt herunter oder sprechen Sie mit uns über den Einsatz an Ihrem Transformator.
