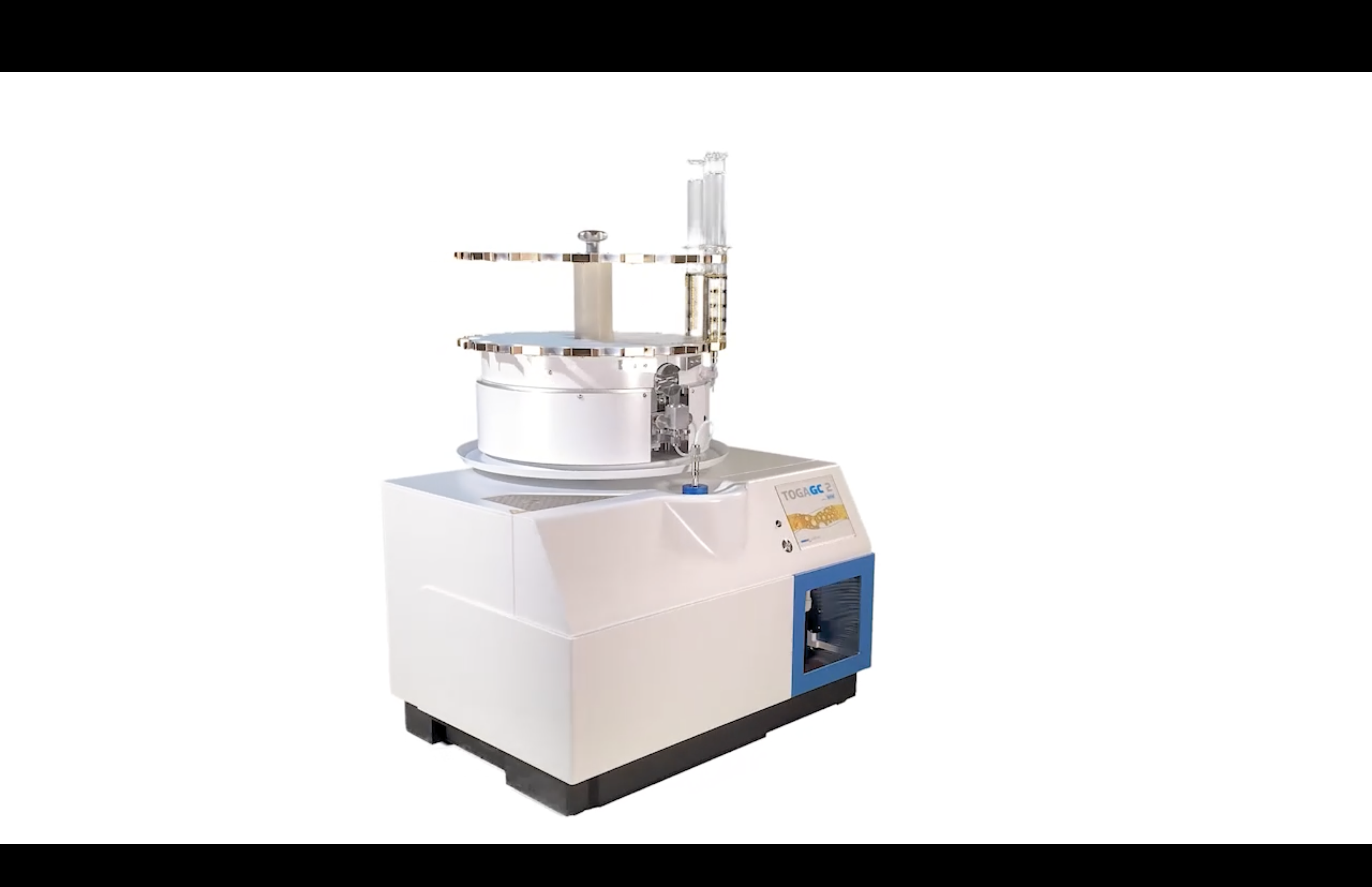

Toga GC 2

Hochsensitive Laborlösung mit Vacuumentgasung – ideal für Acceptance-, Service- und Heat-Run-Tests.

Die vollautomatische Gas-in-Öl-Analyse Toga GC 2 nutzt eine quecksilberfreie Vacuumentgasung und analysiert alle 11 gelösten Gase sowie den Gesamtgasgehalt nach ASTM D3612 und IEC 60567. So erkennen Sie Gasbildungen durch thermische Fehler oder elektrische Entladungen frühzeitig und stellen sicher, dass Ihre kritische Infrastruktur für die Anforderungen von heute und morgen gerüstet ist.

ASTM D3612IEC 60567Vacuumentgasung – quecksilberfrei
Toga GC 2Labor
11 Gase
+ Gesamtgasgehalt (TGC)
0,1 ppm
Empfindlichkeit Kohlenwasserstoffe
16 / 32
Spritzen (opt. Autosampler)
< 500 W
Leistungsaufnahme
Erklärfilm

Toga GC 2 in einer Minute erklärt

In einer Minute erklärt: Wie der TOGA GC 2 von Energy Support Isolieröl per quecksilberfreier Vakuumentgasung und Gaschromatographie auf alle 11 gelösten Gase analysiert und Fehler im Transformator früh erkennt – normgerecht nach ASTM D3612 und IEC 60567.

Text zum Video lesen
TOGA GC 2 – Erklärfilm: vollautomatische Gas-in-Öl-Analyse

Im Isolieröl eines Transformators steckt seine ganze Geschichte. Überhitzung und elektrische Entladungen hinterlassen dort gelöste Gase – lange bevor es zum Ausfall kommt. Der TOGA GC 2 macht sie sichtbar: die vollautomatische Gas-in-Öl-Analyse für Ihr Labor. Einfach die Spritze mit der Ölprobe einsetzen – ganz ohne Probenvorbereitung. Eine quecksilberfreie Vakuumentgasung holt die Gase aus dem Öl und misst dabei den Gesamtgasgehalt. Dann trennt der Gaschromatograph alle elf Gase – bei Kohlenwasserstoffen mit einer Empfindlichkeit von 0,1 ppm. Das integrierte Expertsystem bewertet das Ergebnis sofort – nach Duval, Rogers, IEC oder Ihrer eigenen Methode. Mit dem optionalen Autosampler analysieren Sie bis zu 32 Proben am Stück – normgerecht nach ASTM und IEC. TOGA GC 2. Präzise Ölanalyse – von Energy Support.

Videos

Weitere Videos zum Toga GC 2

Eigenschaften

Alle Vorteile auf einen Blick

Vollautomatisch

Vollautomatischer Ablauf ohne zusätzliche Probenvorbereitung – bedienerfreundliche Menüführung über die Windows-Software.

Vacuumentgasung

Mehrstufige Vakuumextraktion ohne Quecksilber nach ASTM D3612 / IEC 60567 – mit vollautomatischer Reinigung, kein Carry-over.

Gesamtgasgehalt (TGC)

Derzeit das einzige System, das den Gesamtgasgehalt während der Entgasung exakt misst – ein deutlicher Hinweis auf thermische, elektrische oder mechanische Fehler.

Höchste Empfindlichkeit

Analyse der 11 gelösten Gase mit nur 0,1 ppm bei Kohlenwasserstoffen – auch neue Isolieröle lassen sich zuverlässig bewerten.

Quick Cooling

Sehr schnelle Messfolge dank schneller Abkühlung zum Start der nächsten Messung – ideal für den Heat-Run-Test.

Optionaler Autosampler

Aufrüstbar mit einem Autosampler für 16 oder 32 Ölproben – kontaminationsfreie, reproduzierbare Serienmessungen.

Ablauf

So funktioniert die Analyse

Von der Spritze zum normgerechten Ergebnis – der Toga GC 2 führt die Entgasung, die gaschromatographische Analyse und die Auswertung vollautomatisch durch.

01

Spritze einsetzen

Ölprobe (30–50 ml) in die Probenablage stecken – manuell oder über den optionalen Autosampler.

02

Vacuumentgasung

Mehrfache Vakuumextraktion mit quecksilberfreier Membranpumpe – inkl. Messung des Gesamtgasgehalts.

03

GC-Analyse

Trennung und Detektion über TCD, FID und Methanizer mit zwei mikrogepackten Säulen.

04

Auswertung

Ergebnisse aller 11 Gase inkl. Gesamtgasgehalt – Fehlerdiagnose über das Software-Expertsystem.

Software Expertsystem

Der Toga GC 2 wird mit der Software Expertsystem ausgeliefert. Wenden Sie verschiedene Diagnosemethoden an oder gestalten Sie Ihre eigene Methode mit individuellen Gaskonzentrationen als Grundlage der Zustandsbewertung.

RogersIECDuvalEigene Methode

Detektionsgrenzen

Genauigkeit · ppm
H₂
1 ppm
CO
0,2 ppm
CO₂
0,2 ppm
CH₄
0,1 ppm
C₂H₂
0,1 ppm
C₂H₄
0,1 ppm
C₂H₆
0,1 ppm
C₃H₆
0,5 ppm
C₃H₈
0,5 ppm
O₂
30 ppm
N₂
30 ppm
Σ
Gesamtgas

Alle Ergebnisse werden in ppm angezeigt, die Empfindlichkeit bei Kohlenwasserstoffen beträgt nur 0,1 ppm. Dadurch lassen sich auch neue Transformatorenöle und Transformatoren nach ihrer regelmäßigen Wartung analysieren.

Technische Details

Vacuumentgasung
Mehrstufige Membranpumpe ohne Quecksilber
Carry-over
Kein – vollautomatische Reinigung nach der Entgasung
Vacuumsensor
0,1 – 200 mbar
Probenvolumen
30 – 50 ml
Gaschromatograph
TCD + FID + Methanizer, 2 mikrogepackte Säulen
Autosampler (Option)
Für 16 oder 32 Spritzen (30 / 50 ml)
Kalibrierung
Ein zertifizierter Gasstandard für neue und gebrauchte Öle
Spannungsversorgung
100 – 240 V AC, 50/60 Hz
Leistungsaufnahme
< 500 W
Gewicht
28 kg
Abmessungen
520 × 330 × 370 mm

Lieferumfang

  • Software Expertsystem
  • Zertifiziertes Kalibriergasgemisch
  • Entgasungseinheit mit Membranpumpe
  • Glasspritzen (30 / 50 ml)
  • Optional: Autosampler für 16 oder 32 Spritzen
